ic封装有哪些?常见的芯片以及ic封装工艺流程,近世纪,随着集成电路的迅速发展,IC封装技术也随着提高,IC行业应用需求越来越大,集成度也越来越高,封装大致发展历程:TO→DIP→PLCC→QFP→PGA→BGA→CSP→MCM,技术指标一代比一代先进,芯片面积与封装面积比例越来越接近1,电器性能以及可靠性也逐渐提高,体积更加小型化和薄型化。

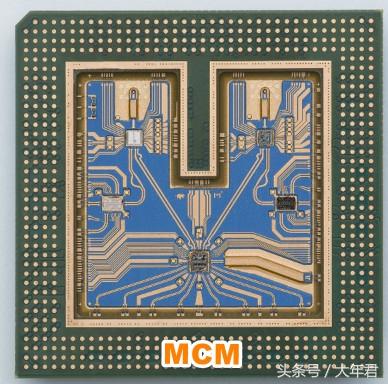

一、MCM(多芯片组件)
其实这是一种芯片组件,是一种最新技术,它是将多块半导体裸芯片组装在一块布线基板上的一种封装技术,因此它省去了IC的封装材料和工艺,从而节省了材料,同时减少了必要的制造工艺,因此严格的是一种高密度组装产品
二、CSP (芯片规模封装)
CSP封装是一种芯片级封装,我们都知道芯片基本上都是以小型化著称,因此CSP封装最新一代的内存芯片封装技术,可以让芯片面积与封装面积之比超过1:1.14,已经相当接近1:1的理想情况,被行业界评为单芯片的最高形式,与BGA封装相比,同等空间下CSP封装可以将存储容量提高三倍。这种封装特点是体积小、输入/输出端数可以很多以及电气性能很好,有CSP BGA(球栅阵列)、LFCSP(引脚架构)、LGA(栅格阵列)、WLCSP(晶圆级)等
1、CSP BGA(球栅阵列)
![ic封装有哪些](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、LFCSP(引脚架构)
LFCSP,这种封装类似使用常规塑封电路的引线框架,只是它的尺寸要小些,厚度也薄,并且它的指状焊盘伸人到了芯片内部区域。LFCSP是一种基于引线框的塑封封,封装内部的互连通常是由线焊实现,外部电气连接是通过将外围引脚焊接到PCB来实现。除引脚外,LFCSP常常还有较大的裸露热焊盘,可将其焊接到PCB以改善散热。
![ic封装有哪些](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
3、LGA(栅格阵列)
这是一种栅格阵列封装,有点类似与BGA,只不过BGA是用锡焊死,而LGA则是可以随时解开扣架更换芯片。也就是说相比于BGA而言具有更换性,但是在更换过程当中需要很小心。
![ic封装有哪些](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
4、WLCSP(晶圆级)
晶圆片级芯片规模封装不同于传统的芯片封装方式,传统的是先切割再封测,而封装后至少增加原芯片20%的体积,此种最新技术是先在整片晶圆上进行封装和测试,然后才切割成一个个的IC颗粒,因此封装后的体积即等同IC裸晶的原尺寸。
![ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
三、BGA (球栅阵列)
球形触点阵列,表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。BGA主要有:PBGA(塑料封装的BGA)、CBGA(陶瓷封装的BGA)、CCBGA(陶瓷柱状封装的BGA)、TBGA(载带状封装的BGA)等。目前应用的BGA封装器件, 按基板的种类,主要CBGA(陶瓷球栅阵列封装)、 PBGA(塑料球栅阵列封装)、TBGA(载带球栅阵列封装)、FC-BGA(倒装球栅阵列封装)、EPBG(增强的塑胶球栅阵列封装)等。
1、CBGA(陶瓷)
CBGA在BGA 封装系列中的历史最长,它的基板是多层陶瓷,金属盖板用密封焊料焊接在基板上,用以保护芯片、引线及焊盘。这是一种为了便于接触, 在底部具有一个焊球阵列的表面安装封装。
![ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、FCBGA(倒装芯片)
FCBGA通过倒装芯片实现芯片焊料凸点与BGA 基板的直接连接, 在BGA类产品中可实现较高的封装密度,获得更优良的电性能和热性能。
![ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
3、PBGA(塑料)
BGA封装,它采用BT树脂/玻璃层压板作为基板,以塑料环氧模塑混合物作为密封材料。这种封装芯片对对湿气敏感,不适用于有气密性要求和可靠性要求高的器件的封装场合。
![ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
4、SBGA (带散热器)
SBGA运用先进的基片设计,内含铜质沉热器, 增强散热能力,同时利用可靠的组装工序及物料,确保高度可靠的超卓性能。把高性能与轻巧体积互相结合,典型的35mm² SBGA封装的安装后高度少于1.4mm,重量仅有7.09。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
四、PGA(引脚栅阵列)
陈列引脚封装。插装型封装之一,其底面的垂直引脚呈陈列状排列。封装基材基本上都采用多层陶瓷基板。用于高速大规模逻辑LSI电路。管脚在芯片底部,一般为正方形,引脚中心距通常为2.54mm,引脚数从64到447左右。一般有CPGA(陶瓷针栅阵列封装)以及PPGA(塑料针栅阵列封装)两种。
![ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
五、QFP (四方扁平封装)
这种封装是方型扁平式封装,一般为正方形,四边均有管脚,采用该封装实现的CPU芯片引脚之间距离很小,管脚很细,一般大规模或超大规模集成电路采用这种封装形式,其引脚数一般都在100以上。因其其封装外形尺寸较小,寄生参数减小,适合高频应用。这类封装有:CQFP(陶瓷四方扁平封装)、 PQFP(塑料四方扁平封装)、SSQFP(自焊接式四方扁平封装)、TQFP(纤薄四方扁平封装)、SQFP(缩小四方扁平封装)
1、LQFP(薄型)
这是薄型QFP。指封装本体厚度为1.4mm 的QFP,是日本电子机械工业会根据制定的新QFP外形规格所用的名称。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、TQFP(纤薄四方扁平)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
六、LCC(带引脚或无引脚芯片载体)
带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,是高速和高频IC用封装,也称为陶瓷QFN或QFN-C。
1、CLCC(翼形引脚)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、LDCC
C型引脚芯片载体,引脚从芯片上方引出向下弯曲成C字型
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
3、PLCC
引脚从封装的四个侧面引出,呈丁字形,是塑料制品。引脚中心距1.27mm,引脚数从18到84,比QFP容易操作,但焊接后外观检查较为困难。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
七、SIP(单列直插封装)
单列直插式封装引脚从封装一个侧面引出,排列成一条直线。通常它们是通孔式的,引脚从封装一个侧面引出,排列成一条直线。当装配到印刷基板上时封装呈侧立状。引脚中心距通常为2.54mm,引脚数从2 至23,多数为定制产品。封装的形状各异。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
八、SOIC(小型IC)
SOIC是一种小外形集成电路封装,外引线数不超过28条的小外形集成电路,一般有宽体和窄体两种封装形式,它比同等的DIP封装减少约30-50%的空间,厚度方面减少约70%。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
九、SOP(小型封装)
SOP封装是一种元件封装形式,常见的封装材料有:塑料、陶瓷、玻璃、金属等,现在基本采用塑料封装.,应用范围很广,主要用在各种集成电路中。后面就逐渐有TSOP(薄小外形封装)、VSOP(甚小外形封装)、SSOP(缩小型SOP)、TSSOP(薄的缩小型SOP)、MSOP(微型外廓封装)、 QSOP(四分之一尺寸外形封装)、QVSOP(四分之一体积特小外形封装)等封装。
1、SSOP(缩小型)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、TSOP(薄小外形封装)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
3、TSSOP(薄的缩小型)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
十、SOT(小型晶体管)
SOT是一种贴片封装,通常引脚在5脚或以下(3脚、4脚)器件的贴片封装形式,尺寸较小,很多晶体管采用此类封装。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
十一、DIP(双列封装)
DIP封装也叫双列直插式封装或者双入线封装,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100,采用这种封装方式的芯片有两排引脚,可以直接焊在有DIP结构的芯片插座上或焊在有相同焊孔数的焊位中。其特点是可以很方便地实现PCB板的穿孔焊接,和主板有很好的兼容性。
1、CerDIP(陶瓷双列直插式封装)
Cerdip 陶瓷双列直插式封装,用于ECL RAM,DSP(数字信号处理器)等电路。带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
2、PDIP(塑封)
这种我们较为常见,是一种塑料双列直插式封装,适合PCB的穿孔安装,操作方便,可加IC插座调试,但是这种封装尺寸远比芯片大,封装效率很低,占去了很多有效安装面积。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
十二、TO(晶体管外形封装)
TO是晶体管外形封装,一类是晶体管封装类,这种能够使引线被表面贴装,另一类是圆形金属外壳封装无表面贴装部件类。这种封装应用很广泛,很多三极管、MOS管、晶闸管等均采用这种封装。
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
![ic封装有哪些,常见的芯片以及ic封装工艺流程](https://www.jiajia17.com/wp-content/themes/justnews6.0.5/themer/assets/images/lazy.png)
